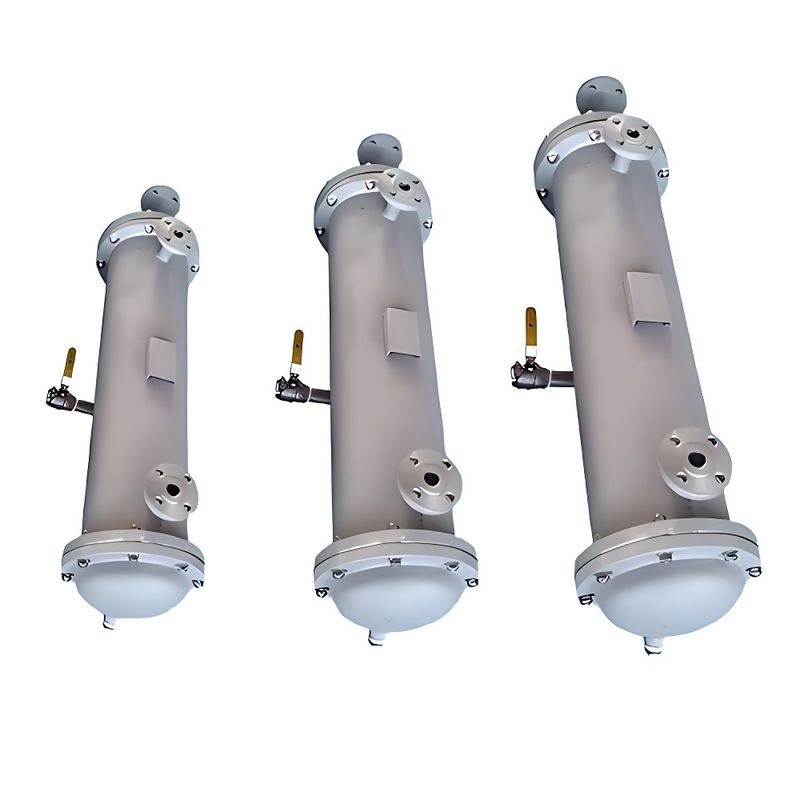

Anpassungsfähiger Schalen aus Edelstahl und Rohrwärmetauscher 159-500 mm Durchmesser

Anpassungsfähige Wärmetauscher aus rostfreiem Stahl

Schalen- und Rohrwärmetauscher werden in der chemischen, pharmazeutischen, Lebensmittel- und Getränkeindustrie, in der Alkoholproduktion, in der Kühlung, in der Zivilwirtschaft und in anderen Prozessen weit verbreitet.RohrblattDie erforderlichen Materialien können aus gewöhnlichem Kohlenstoffstahl, Kupfer oder Edelstahl bestehen.eine Flüssigkeit kommt aus dem Verbindungsrohr des Kopfes, fließt in den Schlauch und fließt aus dem Auslassrohr am anderen Ende des Kopfes.die andere Flüssigkeit kommt aus dem Rohr der Schale und fließt aus einem anderen Rohr auf der SchaleDies nennt man den Wärmetauscher der Schalenseite.

Einstufung und Merkmale der Erzeugnisse

mit einer Leistung von mehr als 1000 Watt
Die Struktur des festen Rohrblattwärmetauschers ist relativ einfach, kompakt und billig, aber die Außenseite des Rohres kann nicht mechanisch gereinigt werden.
Das Rohrbündel des festen Rohrblattwärmetauschers ist mit dem Rohrblatt verbunden, das an den beiden Enden der Hülle geschweißt und an die Oberdecke angeschlossen ist.Der Oberdeckel und die Hülle sind mit Flüssigkeitsein- und Auslassrohren ausgestattetNormalerweise werden eine Reihe von Verstärkern senkrecht zum Rohrbund außerhalb des Rohres installiert.und die Innen- und Außenseite des Rohres sind zwei Flüssigkeiten mit unterschiedlichen TemperaturenWenn also der Temperaturunterschied zwischen der Rohrwand und der Schalenwand groß ist, entsteht aufgrund der unterschiedlichen thermischen Ausdehnung der beiden eine große Temperaturunterschiedsspannung.so dass das Rohr verdreht oder das Rohr vom Rohrblech gelöst wirdUm die Temperaturdifferenz zu überwinden, muss eine Temperaturdifferenzkompensationsvorrichtung vorhanden sein.wenn der Temperaturunterschied zwischen der Rohrwand und der Schalenwand mehr als 60°C beträgt, sollte der Wärmetauscher aus Sicherheitsgründen über eine Temperaturdifferenzkompensationsvorrichtung verfügen.Die Kompensationsvorrichtung (Expansionsverbindung) darf nur verwendet werden, wenn der Temperaturunterschied zwischen der Schalenwand und der Rohrwand weniger als 60~70°C beträgt und der Flüssigkeitsdruck an der Schalenseite nicht hoch ist.Wenn der Druck an der Schalenseite im allgemeinen 0,6 mPa übersteigt, ist der Kompensationsring zu dick und schwer zu erweitern und zu schrumpfen und verliert die Funktion der Temperaturdifferenzkompensation.Daher sollten andere Strukturen in Betracht gezogen werden..

Wärmetauscher mit schwimmendem Kopf

Ein Rohrblatt des Wärmetauschers ist mit einem Flansch an die Hülle angeschlossen, das andere Rohrblatt nicht an die Hülle angeschlossen.so dass sich das Rohr beim Erhitzen oder Abkühlen frei ausdehnen und zusammenziehen kannDer Wärmetauscher wird also als Wärmetauscher mit schwimmendem Kopf bezeichnet.Das Rohrbündel kann zur Reinigung herausgezogen werden■ die Ausdehnung des Rohrbundes bleibt unverändert und wird durch die Hülle eingeschränkt, so daß, wenn der Temperaturunterschied zwischen den beiden Wärmetauschermedien groß ist,keine Temperaturdifferenz aufgrund der unterschiedlichen thermischen Ausdehnung des Rohrbundes und der Hülle erzeugt wirdSeine Nachteile sind komplexe Struktur und hohe Kosten.

mit einer Leistung von mehr als 1000 W
Bei einem U-Rohrwärmetauscher wird jedes Rohr in eine U-Form gebogen und beide Enden auf demselben Rohrblech befestigt.Damit wird das Problem der Wärmekompensation gelöst.Der Rohrpass ist mindestens zwei Durchgänge, der Rohrbundel kann zur Reinigung herausgezogen werden, und der Rohr kann sich frei ausdehnen.es ist schwierig, den Schlauch auszutauschenDie Vorteile sind einfache Struktur, geringes Gewicht und eignen sich für hohe Temperaturen und hohe Druckbedingungen.Um die Durchflussrate des Flüssigkeitsstroms auf der Schalenseite zu erhöhen, sind häufig eine bestimmte Anzahl von Spannungen senkrecht zum Rohrbund in der Hülle installiert.Die Baffle kann nicht nur verhindern, dass die Flüssigkeit von Kurzschluss und erhöhen die Durchflussrate der Flüssigkeit, sondern zwingt auch die Flüssigkeit, mehrmals nach dem angegebenen Pfad durch den Rohrbund zu fließen, was den Turbulenzgrad erheblich erhöht.
Häufig verwendete Baffeln sind rund und schichtförmig, wobei die erstere häufiger verwendet wird.

Auswahl der Ausrüstung

Grundparameter des Schalen- und Rohrwärmetauschers
