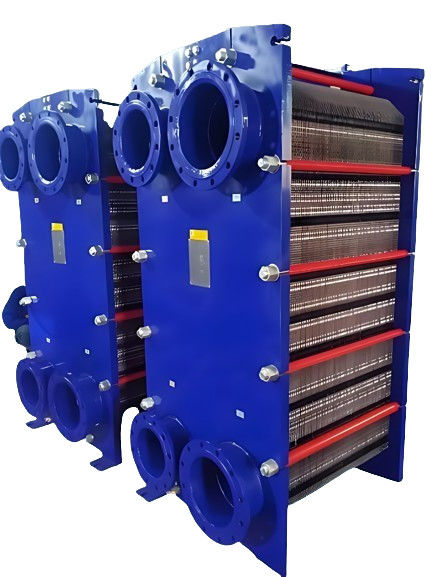

Aufgestapelte mehrschichtige Walzplatten-Wärmetauscher-Ausrüstung hohe Effizienz

Ein Plattenwärmetauscher ist eine hocheffiziente Wärmetauschausrüstung, die aus gestapelten mehrschichtigen Wellplatten besteht.

Einführung in den Plattenwärmetauscher
Ein Plattenwärmetauscher ist eine hocheffiziente Wärmeausrüstung, die aus gestapelten mehrschichtigen Wellstoffplatten besteht.eine Reihe von schmalen rechteckigen Strömungskanälen bildenDiese Konstruktion eignet sich besonders für den Wärmeaustausch von Flüssigkeits-Flüssigkeits- und Flüssigdampfsystemen.
Die Plattenthermiaustauscher sind bekannt für ihre hohe Wärmeaustauschwirksamkeit, ihren geringen Energieverbrauch, ihr kompaktes Design und ihre geringe Größe.so dass sie weit verbreitet sind und haben eine lange Lebensdauer. Seine Wärmeübertragungskapazität ist unter dem gleichen Druckverlust besser als bei herkömmlichen Rohrwärmewechselgeräten und kann eine Wärmerückgewinnungsrate von mehr als 90% erreichen

Produktstruktur

Detailpräsentation des Produkts

1.Einmaliges Stempeln und Formen von Platten

Nach einem einmaligen Pressen mit spezieller hydraulischer Ausrüstung wird der gesamte Blankprozeß in einem Schlag abgeschlossen.Wir haben die Soft-Coating-Technologie verwendet, um die hohe Präzision und hervorragende Qualität der Blechformung zu gewährleisten, mit einer glatten Oberfläche ohne Kratzer oder Dehnungsstreifen und reduziert effektiv die während des Pressenprozesses entstehende Belastung.Die Dicke wird über alle Platten gleichmäßig reduziert und die Wellentiefe bleibt gleichmäßigGleichzeitig gibt es keine überstempelten Bereiche auf der Platte, wodurch kleine Risse verhindert werden, die nur unter dem Mikroskop beobachtet werden können.Außerdem, die Metalltextur auf dem Brett ist höchstens gleichmäßig, um die Gesamtschönheit zu gewährleisten, und der dünnste Teil kann eine Genauigkeit von 0,3 mm erreichen.

2.Konstruktion des Schokoladenplattenverteilbereichs

Voll und gleichmäßig fließen, auch auf den breitesten Tellern.Unsere Plattenumleiterzonen sorgen für ausreichende und gleichmäßige Flüsse auch auf den breitesten Platten.Diese Konstruktion eliminiert effektiv Wärmeaustauschstagnationsbereiche sowie durch Stagnation verursachte Probleme mit geringer Durchflussgeschwindigkeit und Plattenkorrosion.Ablenkung durch Förderung Wir haben die Wärmeaustauschkapazität der gesamten Platte erfolgreich erhöht, indem wir die Wärmeaustauscheffizienz im Bereich und im Stagnationsbereich verbessert habenDas einzigartige Konzept für hohe Turbulenzen verhindert die Verstopfung der Kanäle zwischen den Platten und maximiert gleichzeitig die Selbstreinigung.Wir verwenden das Prinzip der Hydrodynamik, um den Strömungswiderstand schrittweise anzupassen, um sicherzustellen, dass die Flüssigkeit reibungsloser zwischen die Platten gelangt und die Druckentlastung optimiert.

3.Gasket-Design

Die sorgfältig gestaltete Dichtung, deren Struktur eine dreieckige Dachform annimmt, erzielt einen linearen Dichtungseffekt.Unter Einwirkung der KlemmkraftDiese Struktur sorgt dafür, daß der Mittelbereich der Dichtung dem stärksten Druck standhält, so daß mit geringerer Kraft ein starker Dichtungsdruck erreicht werden kann.Gewährleistung hervorragender DichtungsleistungAußerdem wird die Dichtung auch nach wiederholtem Abbau und Montage nur eine minimale dauerhafte Verformung aufweisen.Der gesamte Behälter ist so ausgelegt, dass er geschlossen ist, um die Stabilität der gesamten Struktur zu erhöhen.

4.Eigenschaften des Rahmens und des Positionierungssystems

Mit Hilfe einer einzigartigen Positionierungstechnologie haben wir eine Methode entwickelt, um zu verhindern, dass die Platten beim Abmontieren und Positionieren der Wand nach oben und unten verformt werden.die Positioniervorrichtung beibehalten ihre Genauigkeit auch nach wiederholtem Abbau und MontageUm den automatischen Ausrichtungseffekt zu verbessern, verwenden wir an den vier Ecken jedes Panels Hilfspositionierungsröcke.Ich habe eine einzigartige Schwanzstruktur entworfen und eine Multi-Punkte-Positionierungsstrategie implementiertDiese Positionierungsmethode basiert auf dem mechanischen Positionierungsprinzip einer Ebene, einer festen Nadel auf der einen Seite und einer beweglichen Nadel auf der anderen Seite.mit einer Breite von mehr als 20 mm,, wodurch das Problem der Überlagerung wirksam vermieden wird.

5.Schnelle Installationsstrukturen

Die vordere Spannmutter ist durch einen Sperrschraub mit der Schraube integriert. Unten befindet sich eine Lagerbox. Die hintere Spannmutter wird durch einen einzigartigen Sperrumschläufer nicht loslassen.Bei dem Abbau des Plattenwärmetauschers, müssen Sie nur die vordere Klemme ziehen oder lösen. Es kann durch Anziehen der Muttern abgeschlossen werden. Es ist bequemer und schneller zu demontieren und zu montieren, wenn die Platte Wärmetauscher zu überprüfen.Es handelt sich um ein typisch benutzerfreundliches Design.
Alle Teile des Rahmens sind mit Fäden verbunden.
Die Kompressionsschrauben werden durch Walzen hergestellt.
Es gibt eine Lagerbox an der Kompressionsschraube.
Druckschrauben können seitlich entfernt werden

Ausrüstungsanbaumaße
