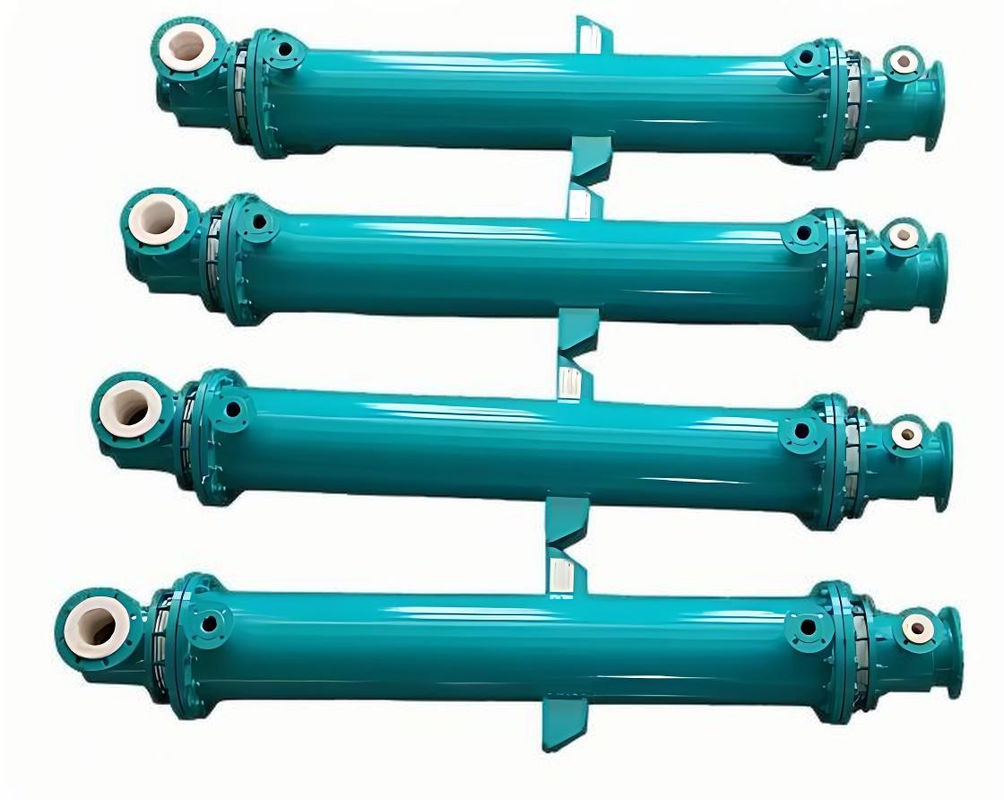

1200 mm Teflon-Wärmetauscher gegen Säuren, Alkalien und organische Lösungsmittel

XKXG-LG Teflonrohrwärmetauscher, der gegen Säuren, Alkalien und organische Lösungsmittel resistent ist

Strukturell besteht ein Rohr-Wärmetauscher hauptsächlich aus folgenden Teilen:
Das Wärmeübertragungsrohrbündel, das Wärme überträgt, die Rohrplatte, mit der das Rohrbündel befestigt und die Flüssigkeit getrennt wird,und Hilfskomponenten wie Baffeln (auch Baffeln genannt) und Rohrboxen, die die Wärmeaustauschleistung erhöhen. Unter diesen Komponenten ist das Gehäuse mit einem Rohrbund ausgestattet, dessen beide Enden fest an der Rohrplatte befestigt sind.Einer ist die Schlauchseite Flüssigkeit fließt innerhalb des Schlauchbundes, und der andere fährt außerhalb des Rohres, das als Schalenseiteflüssigkeit bezeichnet wird.Im Inneren der Schale befinden sich in der Regel mehrere BaffelnDiese Verstärker können die Durchflussgeschwindigkeit der Flüssigkeit auf der Schalenseite erhöhen und die Flüssigkeit dazu zwingen, mehrmals seitlich durch den Rohrbund zu passieren.Auf diese Weise wird der turbulente Flusszustand der Flüssigkeit intensiviert und der Wärmeübertragungskoeffizient effektiv verbessert..
Der von unserer Firma mit unabhängigen geistigen Eigentumsrechten entwickelte Schal- und Rohrwärmetauscher zeigt bemerkenswerte Leistungen
Vorteil: Dieses Produkt weist nicht nur eine hervorragende Säure-, Alkali- und organische Lösungsmittelbeständigkeit auf, sondern arbeitet auch unter extrem hohen und niedrigen Temperaturen stabil.Es ist eine ideale Wärmeaustauschlösung im industriellen Bereich.

Der Rohr-und-Rohr-Wärmetauscher, auch bekannt als die Schale-und-Rohr-Wärmetauscher,ist eine Wärmeaustauschvorrichtung mit einer Trennwand, die als Wärmeübertragungsoberfläche in die Hülle des Rohrbundes eingeschlossen istDiese Ausrüstung wird wegen ihrer einfachen Struktur und ihrer zuverlässigen Bedienung weit verbreitet.

Eigenschaften:

1. Dieses Produkt besteht aus perfluoriertem Material,die eine extrem hohe Wetterbeständigkeit aufweist und der Erosion verschiedener organischer Lösungsmittel und ätzender Medien wie starker Säuren und Alkalien widersteht, wodurch die Haltbarkeit des Produkts in rauen Umgebungen gewährleistet wird.

2Der Reibungskoeffizient des Rohrbundes ist ultra niedrig, was bedeutet, dass das Produkt während des Gebrauchs nicht leicht skaliert werden kann und somit die Lebensdauer des Produkts erheblich verlängert wird.

3Ausgezeichnete Druckbeständigkeit, Betriebsdruckbereich -0,01 MPa/0,80 MPa.

4Die Verwendung von ultra dünnen Rohrwänden, hohe Wärmeübertragungseffizienz, langfristige Stabilität und eine wirksame Verbesserung der Energieverwertung.

5. Lange Lebensdauer von 8-10 Jahren, was die Häufigkeit des Austauschs und der Wartung erheblich reduziert.

6. Verwenden Sie importierte Rohstoffe, um die Produktqualität zu gewährleisten und Ihnen keine Sorgen zu machen.

7Wir verstehen, dass die Bedürfnisse jedes Kunden einzigartig sind, daher bieten wir eine Vielzahl von Produktformaten an, die auf die spezifischen Bedürfnisse des Kunden zugeschnitten werden können.

Detailpräsentation des Produkts

1.Mechanische Dichtung, leicht zu demontierenMechanische Dichtung ist ein wichtiger Bestandteil von Fluidkraftanlagen.Seine Hauptaufgabe besteht darin, das Auslaufen von Arbeitsmedium in mechanische Geräte und das Eindringen von äußeren Verunreinigungen zu verhindern..

Die einfache Demontage ist ein wichtiges Merkmal von mechanischen Dichtungen, die es ermöglichen, Dichtungsbestandteile schnell und einfach für die Wartung, den Austausch oder die Modernisierung von Geräten zu entfernen.Es spart nicht nur Wartungszeit und reduziert die Arbeitsintensität, aber auch die Gefahr von Schäden verringert, die durch falschen Betrieb verursacht werden können.

2Versiegelungsmaterial

PTFE-Siegelring: aus reinem Fluormaterial, das in eine Form verwandelt wurde, mit geeigneter Härte, eng mit der Endplatte (Rohrplatte) zusammengefügt, resistent gegen verschiedene chemische Lösungsmittel,hohe und niedrige Temperatur, sicher und zuverlässig

Dichtungsdichtung: Die Dichtung besteht aus Fluorkautschuk, versiegelt die Hülle und lässt sich leicht auseinandernehmen.

3.Kopf (Rohrkasten):

Die Kernstruktur des Kopfes besteht aus Stahl und wird durch einen Formenprozess hergestellt, um die strukturelle Stabilität und Haltbarkeit des Produkts zu gewährleisten.Wir formen die innere Schicht mit einer Schicht aus Polytetrafluorethylen (PTFE), was die Korrosionsbeständigkeit des Produkts erheblich verbessert.

Die Innenwand des Kopfes ist glatt, wodurch Reibung und Haftung während des Materialflusses verringert und eine effiziente und reibungslose Flüssigkeitsübertragung gewährleistet wird.

Speziell für den Einsatz in rauen industriellen Umgebungen entwickelt, kann es die Integrität der Struktur vor Beschädigungen im Bereich von -0,1 MPa-1 MPa erhalten.

Es ist sehr widerstandsfähig gegen chemische Lösungsmittel und kann sogar sehr korrosive Chemikalien wie starke Säuren und Alkalien effektiv widerstehen.Seine chemische Korrosionsbeständigkeit sorgt für Sicherheit und Zuverlässigkeit in der chemischen, pharmazeutische und andere Industriezweige.

4.Looper Flansche, einfach zu installieren

Die Schleifflansche bietet eine flexible und effiziente Lösung für Rohrverbindungen.die eine axiale Bewegung des Rohres während der Installationsverschiebung und der Winkelanpassung ermöglicht, wodurch der Ausrichtungsprozess vereinfacht und die Installationsschwierigkeiten erheblich verringert werden.

5.Wärmeaustauschkern

Dieses Gerät nutzt eine konstruierte innere Halterstruktur, die vom Austausch ausgehängt ist Innerhalb des Hauptteils des Geräts besteht dieses innere Haltersystem aus einer unteren festen Scheibe,Ein Oberteil Es besteht aus einer festen Scheibe und mehreren Bindestangen, die die beiden Scheiben verbindenDie oberen und unteren Festplatten werden jeweils an den beiden Enden des Gehäuses platziert, wodurch die Stabilität der Gesamtkonstruktion erheblich verbessert wird.Um die Wärmeübertragungswirksamkeit zu verbessernWir entwarfen klug die Verstärker und verwendeten eine Bogenform, die nicht nur die Strömungsrichtung der Flüssigkeit verändert, sondern auch Turbulenzen verursacht, um die Wärmeübertragung zu fördern.aber bietet auch die notwendige Unterstützung für das RohrbündelDarüber hinaus kann dieses Wärmeaustauschgerät, da es mit einem Kühlwasser-Eingang und einem Kühlwasser-Ausgang ausgestattet ist, Wärme durch Wasserkühlung wirksam absorbieren.Dieser Wasserkühlmechanismus sorgt für eine bessere Kühlung, wodurch die thermische Leistung des gesamten Systems verbessert wird

6.CNC-Bohrungen von Rohrplatten mit hoher Präzision

PFA-Rohrblätter werden mit präzisen, computergesteuerten Bohrungen in einem kreisförmigen Öffnungsformat geformt.Sicherstellung, dass die Mittelpunkte der einzelnen Löcher mindestens bis zu 8 mm groß sindMit unserer langjährigen Erfahrung in der Fluorplastik-Schweißtechnik ist es uns möglich, diein Verbindung mit modernisierten und verbesserten SchweißgerätenDiese Reihe von Optimierungsmaßnahmen ermöglicht es uns, die Wärmeaustauschrohre und Rohrplatten in einem Prozess zu integrieren, um die Gesamtfestigkeit der Struktur zu gewährleisten,wirksame Verhinderung potenzieller Leckrisiken, und die Sicherheitsleistung des Produkts sicherzustellen.
